KS Active



Серия -K-LOUDSPEAKERS

KS Active – полностью активные трехполосные напольные АС с возможностью настройки акустических характеристик

T+A KS Active

T+A имеет тридцатилетний практический опыт разработки и производства активных акустических систем, так что конструкции такого рода нам знакомы не понаслышке. Преимущества активных систем известны давно, и известны не только Т+А, хотя среди любителей hi-fi большинство однозначно предпочитают обычные, пассивные АС. Это устоявшееся положение дел в high end и никого не удивляет – в конце концов Т+А выпускает широкий ассортимент пассивных АС и внешних усилителей, из которых можно составить отличный комплект. Однако, если погрузиться в теорию, то активные АС имеют ряд неоспоримых преимуществ, если, конечно, они сконструированы и изготовлены со знанием дела:

  1. Активные разделительные фильтры передают всю электрическую мощность сигнала, без потерь.
  2. Выходные каскады усилителя можно рассчитать на конкретную нагрузку (используемый динамик), что обеспечивает идеальный коэффициент демпфирования и оптимальное управление смещением подвижной системы громкоговорителя.
  3. Активные схемы позволяют повысить линейность характеристик системы в целом, расширить диапазон воспроизводимых частот, особенно в низкочастотной области, а также обеспечить защиту от избыточных смещений подвижной системы.
  4. Возможна коррекция характеристик во временной области и оптимизация фазовых свойств звукового излучения.
  5. Отсутствуют соединительные кабели между усилителем и АС, что устраняет потери мощности и нелинейность линии передачи.
  6. Раздельные усилители в НЧ-, СЧ- и ВЧ-полосах позволяют расширить динамические характеристики системы.
  7. Снижение искажений системы в целом и крайне малый общий коэффициент гармоник.
  8. Активные схемы дают возможность подстройки характеристик системы под свойства помещения и особенности расположения АС в нем.
  9. Не требуются внешние усилители.

Новая серия К представляет собой активные громкоговорители, в которых полноценно используются преимущества активной конструкции. В обвчных акустических системах элементы пассивного разделительного фильтра неидеальны и характеризуются потерями передаваемого сигнала, например, из-за активного сопротивления. Это проявляется как сглаживание резких фронтов сигнала, сжатие динамического диапазона и рост искажений. Обратите внимание также, что динамики АС не имеют непосредственной связи с выходными каскадами усилителя, а подключаются к ним через разделительный фильтр. Таким образом, усилитель даже с отличными характеристиками демпфирования нагрузки будет поставлен в невыгодную ситуацию и не сможет идеально управлять движением подвижной системы громкоговорителя. Все это абсолютно исключено в активных АС, в которых фильтрация осуществляется на входе усилителя активной схемой, а выходные каскады непосредственно связаны с громкоговорителями. Активный разделительный фильтр обладает идеальными характеристиками: потери отсутствуют, расчетные амплитудо- и фазочастотные характеристики совпадают с реальными. Активные фильтры эффективно выполняют свои функции и не имеют потерь мощности. Схемы на пассивных элементах реализуют лишь ограниченное количество топологий фильтра, а активные схемы предоставляют разработчику полную свободу выбора. Только активные схемы позволяют компенсировать присущие выбранному громкоговорителю нелинейности амплитудных и фазовых характеристик.

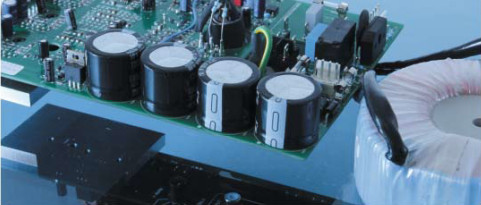

KS Active. Печатная плата

На основной печатной плате активной схемы расположены входная секция, активные фильтры, выходные каскады и развитая система электропитания со стабилизацией напряжения. В блоке питания применен тороидальный трансформатор с большим запасом мощности, который отделен от нижнего шасси вибропоглощающими прокладками.

В KS Active используется четыре динамика и соответственно 4 идентичных усилителя, работающих в классе АВ и непосредственно нагруженных на громкоговорители. Мощность (долговременная) каждого усилителя составляет 70 Вт, а поскольку НЧ-динамиков два, то суммарная мощность НЧ-секции составляет 140 Вт, ВЧ- и СЧ-секций – 70 Вт. С учетом прямого подключения динамиков к усилителю и отсутствием потерь эти цифры характеризуют большой запас реальной мощности – если взять для сравнения обычные пассивные АС, то эквивалентная мощность усилителя составила бы 400 Вт, не менее! Полностью активные акустические системы и звучат по-особенному: с размашистой динамикой, удивительной чистотой и прозрачностью, с четко прорисованной стереокартинкой. Специально для этих АС были разработаны высококачественные громкоговорители со сверхжесткими литыми алюминиевыми диффузородержателями. Все динамики обладают большим запасом по мощности и выигрывают от установки в особо прочном и жестком корпусе с дополнительными упрочняющими и демпфирующими элементами.

Электронный блок заключен в индивидуальный корпус, смонтированный на задней панели АС. На металлической панели смонтирована основная двусторонняя печатная плата со входами RCA и XLR, ввод сетевого кабеля, выключатель сети и набор переключателей для установки параметров согласования с помещением. KS Active включаются в сеть автоматически при появлении сигнала на входе или при появлении триггерного напряжения на разъеме дистанционного включения (совместим с T+A Caruso и T+A Music Player).

Корпус KS Active, как и у всех АС серии К, отлит из алюминия и обеспечивает эффективное охлаждение усилителей мощности.

KS Active отлично сочетаются с такими изделиями Т+А как предусилитель P 1260 R или универсальный проигрыватель Е-серии Music Player. Миниатюрный с виду T+A Caruso также будет хорошим партнером KS Active.

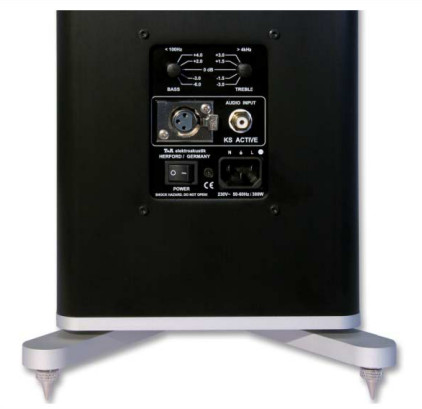

KS Active. Задняя панель

Технические характеристики

Номинальная выходная мощность / Пиковая мощность
НЧ140 Вт / 200 Вт
СЧ70 Вт / 100 Вт
ВЧ70 Вт / 100 Вт
Коэффициент демпфирования нагрузки> 400
Коэффициент гармоник (THD)< 0,05 %
Разделительный фильтр3-полосный активный коррекция амплитуды и фазы
Частоты раздела полос370 Гц и 2500 Гц
Рабочий диапазон частот28 Гц - 45 кГц
Излучатели
НЧ2 x 150 мм с увеличенным ходом подвижной системы
СЧ1 x 150 мм со специальным тисненым диффузором
ВЧ1 x 35 мм, кольцевой излучатель
ОсобенностиАвтоматическое включение при наличии музыкального сигнала или триггерного напряжения
Имеется возможность отключения от сети выключателем
Защита от перегрузки и перегрева
Настройка характеристик под помещение< 100 Гц (НЧ) 5 положений: +4, +2, 0, -3, -6 дБ
> 4000 Гц (ВЧ) 5 положений: +3, +1.5, 0, -1.5, -3 дБ
Входы1 x несимметричный (RCA) 1В / 20 кОм
1 x симметричный (XLR) 1,55В / 10 кОм
Электропитание230 В / 50 Гц
Потребление от электросети в режиме ожидания< 0,7 Вт
Габаритные размеры (В x Ш x Г)95 x 19 x 27 см (без платформы)
Масса26 кг
ОтделкаЧерный корпус с верхней и нижней панелями из светлого алюминия
