K8



Серия -K-series

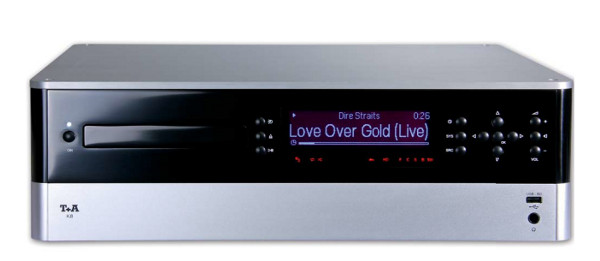

K8 7.1 BluRay HD Receiver

K8 7.1 BluRay HD Receiver

Смотреть технические характеристики

Лучшее видео, лучшее аудио

К8 — новинка в серии К, еще к тому же и непростая. Технологически — это, наверное, самое сложное изделие, из всех, когда-либо выпущенных компанией. Это центр ультрасовременного домашнего кинотеатра, насыщенный самыми передовыми технологиями, имеющимися на рынке.  При этом пользоваться таким сложным устройством совсем несложно! Любитель домашнего кино получает устройство воспроизведения блю-рей-дисков плюс усилитель 7.1, которое отрабатывает затраченные на него средства с лихвой. Для тех, кто в домашнем кинотеатре использует более простые конфигурации акустических систем — 5.1 или 3.1, а также любители стереозвука не пожалеют, приобретя К8 — качество звучания более чем убедительно! Обратите внимание также, что каждый из 7 каналов усиления имеет выходную мощность в 150 Вт и, значит может озвучить помещение  сравнительно большой площади или же, за счет "умной" системы перенаправления сигналов, может заставить звучать стереомузыку в трех независимых зонах вашего дома. Мощные и надежные усилительные модули легко справятся с самой сложной нагрузкой и потому никаких проблем с подбором акустических систем для К8 не будет. Мы специально рассчитывали усилители для воспроизведения блю-рей-дисков, где требуется повышенная динамика и расширенный диапазон частот.

Когда Т+А готовит к выпуску аудиовидеоизделие, наши специалисты никогда не забывают уделить особое внимание звуку. Мы выбрали привод блю-рей последнего поколения, который не только обеспечивает великолепное качество изображение с дисков BD и DVD, но и удовлетворяет требованиям по качеству воспроизведения музыкальных CD. Мы применили первоклассные цифро-аналоговые преобразователи производства Burr-Brown, причем для фронтальных каналов (или в стереорежиме) они используются в сдвоенном дифференциальном включении. Что же касается кинозвука, то все современные цифровые форматы HD от Dolby и DTS распознаются и декодируются разработанной нами платой аудиодекодера.

Видеочасть проигрывателя разработана Т+А и отвечает за исключительное качество изображения. Мы использовали самый передовой видеопроцессор фирмы Genesis, который  оснащен мощным преобразователем разрешения, позволяющим обработать видеосигнал, поступающий на аналоговые видеовходы К8, и подать его в цифровом виде на видеовыход HDMI 1.4a в разрешении 1080 строк. Таким образом, обеспечена полная совместимость и максимальное качество изображения при использовании со всеми современными ТВ-панелями, мониторами или проекторами. Для дополнительных цифровых источников видео имеется три видеовхода HDMI, совместимых с 3D.

Естественно, в К8 встроен и радиотюнер FM-диапазона, который обеспечивает уверенный прием сигнала и может выводить на дисплей данные RDS. При необходимости использования других источников звука у К8 есть еще и два аналоговых входа (например для проигрывателя пластинок или телевизора), вход-выход для записи а также еще и два цифровых входа.

И это еще не все возможные подключения! Не забыты и новые возможности потокового воспроизведения звука по компьютерной сети. На основе потокового аудиоклиента уровня хай-энд, впервые использованного в T+A Music Player серий E и R, К8 получает доступ к цифровому контенту через Ethernet-порт. Дополнительные порты USB на задней панели могут использоваться для подключения док-станции iPod и дополнительных накопителей с аудиофайлами и.т.п.

Разработчики приложили все усилия, чтобы сделать К8 простым и удобным в управлении. Несмотря на колоссальное разнообразие функций, и возможностей устройства, управление им интуитивно простое и может осуществляться как с пульта ДУ, так и с помощью кнопок на передней панели.

Необычный и совершенный дизайн К8 сразу же выделяет его из общей массы и поддерживает имидж Т+А как производителя высококлассной аппаратуры, непохожей на изделия конкурентов.

Наиболее важные функции доступны с органов управления, непосредственно расположенных на передней панели К8. При этом пульт дистанционного управления FM100 представляет собой продуманное и оригинальное изделие, кнопки на котором сгруппированы по функциям и имеют цветную кодировку. Функциональные блоки разделены и четко подписаны. Помимо общих и распространенных функций пульт ДУ FM100 обеспечивает доступ к системным настройкам и вводу текста. При этом наиболее часто используемая часть системных настроек — регулировка уровней в каналах, настройка параметров акустических систем, баланса каналов, коррекции тембра и выбор режима окружающего звучания — сопровождается меню-помощником. Собственно дисплей на К8 флуоресцентный, имеет высокое разрешение, может отображать графические символы, размер шрифта на нем можно менять, также как и яркость. Информация на дисплее прекрасно читается даже с большого расстояния, он позволяет выводить целый ряд контекстных подсказок, помогающих пользователю ориентироваться в управлении ресивером.

Порт USB на передней панели связан с трактом блю-рей-проигрывателя. Установленный в нем носитель может использовать как память для функций BD-Live, так и для хранения воспроизводимых файлов, аудио в форматах ИКМ или МР3, видео или фото.

Ресивер К8 имеет отдельный высококачественный усилитель для наушников и выход на наушники форм-фактора 6,5 мм. При этом в наушниках можно получить пространственные звуковые эффекты при включении режима Dolby Headphone. Когда в гнездо для наушников вставлены головные телефоны, то основные выходы на акустические системы отключаются.

Корпус ресивера К8 совершенно необычен. Все внешние элементы имеют сложный закругленный профиль и отлиты из алюминия методом экструзии. После литья заготовки обрабатываются и полируются на прецизионных станках, что приводит к абсолютно идеальной стыковке контуров. Дополнительную эстетику и серебристый блеск металлу придает стеклоструйная обработка, после которой поверхность детали еще и анодируется для прочности и красоты оттенка. При этом передняя панель и верхние боковые панели после струйной обработки стеклянными шариками полируются и лакируются пятью слоями рояльного лака. Верхняя и нижняя панели К8 получены машинной обработкой алюминиевых заготовок, имеют толщину 6 мм и также обработаны струйной машиной, полированы и анодированы. Чтобы декоративные и приборные элементы передней панели не нарушали прочность и инертность конструкции, передняя панель выполнена по хитрой технологии с двойным шасси со стабилизирующей центральной направляющей. Направляющие — шасси корпуса – обработаны на прецизионных станках и обеспечивают исключительную жесткость всей конструкции корпуса. В нижней части  ресивера в особом экранированном отсеке расположены тороидальный силовой трансформатор, элементы блока электропитания и усилители мощности. В верхнем отсеке расположены аудио- и видеосхемы. Центральная стальная направляющая несет в себе и функции экрана, отделяя чувствительные схемы от помех, могущих возникать в блоке электропитания.

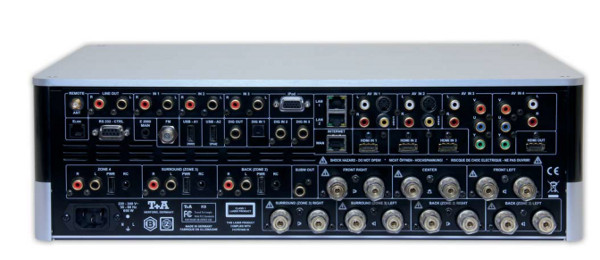

Один взгляд на заднюю панель К8 — и становится понятным, насколько велика функциональность этого ресивера.

К высококачественным винтовым клеммам выхода можно подключить семь акустических систем. Выходные клеммы точно такие же, как в хай-энд-изделиях Т+А — они сделаны из немагнитного латунного сплава и покрыты золотом для защиты от внешних химических факторов. Естественно, предусмотрен выход и на активный сабвуфер. При этом К8 имеет гибкую конфигурацию и при желании любой из выходов на акустические системы можно переконфигурировать. Скажем, стандартная конфигурация – это 7+1 каналов звучания в одном помещении прослушивания. Но ее легко можно заменить, например, на 5.1 в основном помещении плюс два канала для озвучивания другой комнаты, причем с независимой регулировкой громкости. А можно в главном помещении использовать только центральный и два фронтальных канала плюс сабвуфер (3.1), а усилители тыловых каналов назначить для озвучивания еще одной зоны, третьей. Есть еще и четвертая зона, которая может быть озвучена в любой конфигурации — без использования встроенных усилителей мощности. Сигнал на четвертую зону посылается с линейного выхода. В этой зоне удобно использовать активные акустические системы, например, Т+А СМ Active. Кроме того, линейные выходы задних тыловых и боковых тыловых каналов могут быть переназначены как выходы для озвучивания зон 2 и 3. Для управления громкостью независимо для каждой зоны необходим инфракрасный сенсор Е 2000. Один из портов USB можно использовать для подключения электропитания к беспроводным аудио трансмиссионным модулям. В нижней левой части задней панели расположен разъём для приемной антенны беспроводного пульта управления FD100 (он будет продаваться как дополнительный аксессуар и поступит в продажу в марте 2011).

Имеется аналоговый выход RCA (для записи), три аналоговых входа RCA (для каких-то других аналоговых источников аудиопрограмм) и аналоговый аудиовход, предназначенный для iPod (с композитным видеовходом). Чуть ниже на зданей панели вы найдете гнездо для проводного управления Е-линк, порт RS232, нужный для обновления встроенного программного обеспечения или же для внешнего управления системами Loewe, Metz или Crestron, а рядом еще и вход для приемника инфракрасных сигналов ДУ E2000.  Неподалеку расположено гнездо для внешней радиоантенны FM-диапазона — внешняя антенна поможет использовать весь потенциал встроенного высококлассного радиотюнера. Порт USB, обозначенный А1, предназначен для внешнего накопителя, а к порту USB, обозначенному А2, подключается док-станция iPod. У К8 есть также один цифровой выход и три цифровых входа (из них один оптический), все они совместимы с частотой дискретизации до 192 кГц.

В К8 встроен сетевой маршрутизатор (свитч), который отвечает за подключение устройства (в том числе блю-рей-части) к локальной компьютерной сети и интернету, а также обеспечивает пакетами данных встроенный медиаклиент.  Раъемы Ethernet LAN1 и LAN2 можно также использовать для подключения к сети соседних устройств, например телевизоров с LAN-функциями.

Коммутация видеосекции К8 также широка и удобна. К ресиверу можно подключить три цифровых источника по HDMI и четыре аналоговых. При этом видеосигнал от аналоговых источников масштабируется до разрешения 1080р. Выход на видеомонитор отвечает требованиям HDMI 1.4a, включая обратный аудиоканал ARC и сеть-по-HDMI (HDMI Ethernet channel).

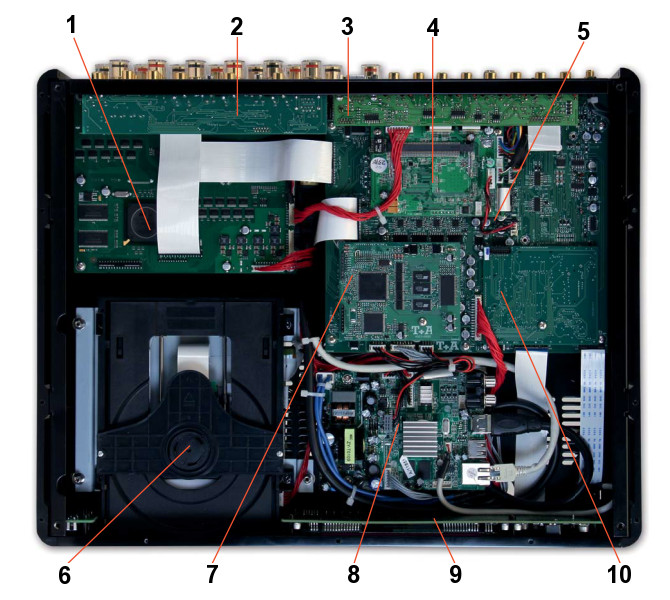

K8 7.1 BluRay HD Receiver

1    Шестислойная высокотехнологичная печатная плата видеоблока. Отличное качество изображения за счет применения самого современного видеопроцессора. Полное соответствие новейшим стандартам HDMI 1.4a с ARC и HEC. Сверхскоростные модули HDMI-приемника и передатчика. Четыре аналоговых входа с раздельной калибровкой, масштабирование до 1080р.
2    Входная плата аналоговых АВ-входов (2xYUV, 2xFBAS, 4xVideo)
3    Отборные комплектующие и наилучшее качество платы аудиокоммутации: один выход на запись, три линейных входа, один аналоговый вход для iPod
4    Плата потокового воспроизведения (клиент). Обеспечивает соединение и воспроизведение интернет-радио, сетевых аудиофайлов, iPod, файлов на USB-накопителях
5    Основная плата – сердце К8. На ней размещены свободно программируемый сверхмощный процессор, который отвечает  за аналоговые входы и выходы, набор высококлассных ЦАПов 24 бита/192 кГц, предусилитель и контроллер коммутации входов и выходов. Исключительно короткий путь сигнала обеспечивает наилучшие звуковые характеристики.
6    Высококлассный привод блю-рей-дисков с трехлучевой лазерной системой считывания. Подвеска субшасси и эластичный подвес считывающей головки
7    Плата многоканального звучания уровня хай-энд. Примены два свободно программируемых 56-разрядных двухядерных процессора, которые производят декодирование и обработку аудиосигналов, включая все современные стандарты HD-звучания Dolby и DTS, а также реализуют такие полезные функции как Dolby Volume и Dolby Headphone. Имеется функция автонастройки звучания акустических систем
8    Самая современная плата блю-рей-декодера. Новейшая одночиповая платформа со сверхбыстрой обработкой данных и непревзойденным качеством изображения и звука
9    Плата управления с большим и четким флуоресцентным дисплеем. Контекстные меню и индикация всех функций
10    Мощный процессор семейства ARM обеспечивает работу основной платы. Возможность наращивания оперативной и флеш-памяти, а также апгрейда программного обеспечения

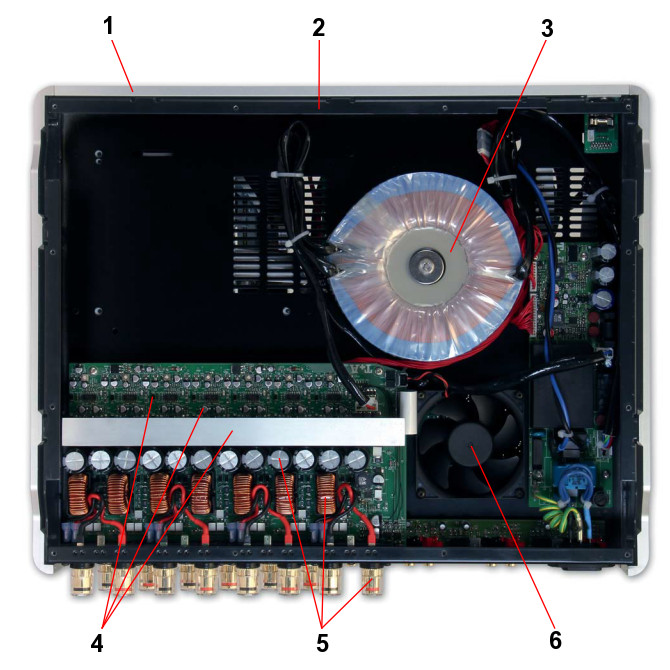

K8 7.1 BluRay HD Receiver

1    Корпус состоит из двух основных частей. Внутреннее шасси на стальных направляющих, а наружная часть состоит из алюминиевых элементов, выполняющих еще и декоративные функции. За счет исключительно прочных стыков и большой массы внутренние элементы К8 фактически полностью механически изолированы от окружающей среды
2    Стальные направляющие внутреннего шасси – это "хребет", вокруг которого строится К8. Они служат не только для придания прочности и жесткости конструкции, но и помогают при сборке и обслуживании внутренних узлов ресивера. В верхней части корпуса имеется отсек для плат обработки сигналов, а в нижнем отсеке размещены блок электропитания и усилители мощности
3    В блоке питания применен тороидальный трансформатор с малым рассеиванием, повышенная мощность которого с запасом перекрывает запросы усилителя даже под высокой нагрузкой. Каждая цепь питающего напряжения имеет индивидуальные схемы стабилизации.  Отдельный силовой трансформатор обеспечивает служебные функции и плавное включение устройства, за счет него в режиме ожидания К8 потребляет от электросети менее 1 Вт
4    усилитель мощности работает в ключевом режиме, на фото видны модулятор пара мощных полевых транзисторов с изолированным затвором MOSFET и массивные радиаторы охлаждения. Семь каналов усиления идентичны, обеспечивают огромный запас мощности и исключительно надежны в самых разных условиях эксплуатации
5    выход ключевого усилителя проходит многокаскадную эффективную фильтрацию. Обратите внимание на высококачественные дроссели. Имеется развитая система защиты. Выходные клеммы из особого латунного сплава, покрытые золотом, соединены непосредственно с выходом фильтра
6    вентилятор охлаждения имеет интеллектуальное управление и обеспечивает эффективное и бесшумное охлаждение выходных каскадов в разных условиях нагрузки. Воздушный поток организован так, что забор холодного воздуха происходит из отверстия в нижней передней части корпуса, а выход теплого воздуха — из щелей на задней панели

K8 7.1 BluRay HD Receiver

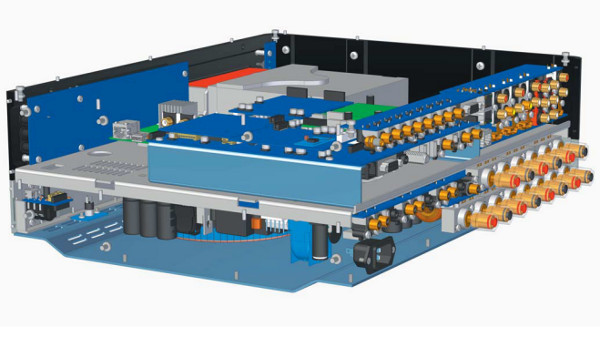

Этот чертеж взят из нашего программного обеспечения для трехмерного проектирования. На нем отлично видно, насколько сложна и продумана конструкция К8. Создать такой корпус можно, только используя самые передовые средства проектирования и технологии. Так что К8 – это настоящий шедевр, и не  только с точки зрения электроники, но и механики тоже!

K8 7.1 BluRay HD ReceiverK8 7.1 BluRay HD Receiver

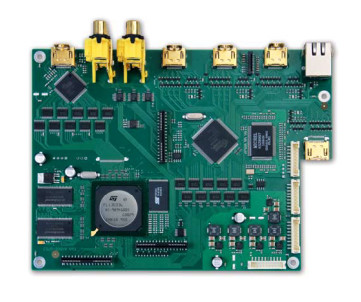

Видеоплата HDMI 1.4a оснащена новейшими процессорами, реализующими самые современные алгоритмы декодирования

K8 7.1 BluRay HD Receiver

Звуковой декодер высокого разрешения реализован на двух двухядерных 56-разрядных процессорах цифровой обработки сигналов – самых современных и мощных!

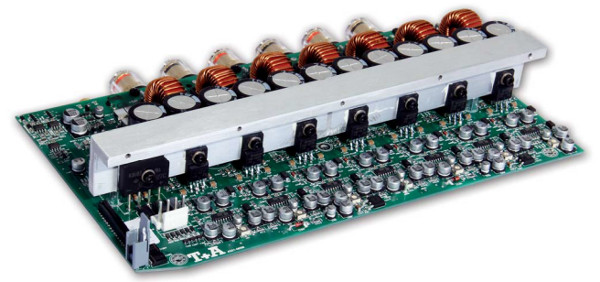

Усилители работают в ключевом режиме и отличаются повышенной надежностью и прекрасными характеристиками в сочетании с непревзойденным качеством звука!

Технические характеристики К8

    Проигрыватель блю-рей
  • Транспортный механизм: 3-лучевой лазер с линейным приводом, подвесное субшасси с защитой от вибраций
  • Воспроизводимые диски:
    видео: Blu-Ray, DVD, VCD, SVCD
    фото: JPEG, Picture Disc
    аудио: CDDA (Audio CD), MP3 CD, CD-R/RW
    Воспроизводимые форматы и контейнеры форматов: MKV, MPG, AVI, VOB, MP4, WMV
  • Особенности: BD-Live (требуется USB-флеш-накопитель), воспроизведение 1080р/24 Гц, расширенное цветовое пространство xvYCC

    Потоковый медиа клиент
  • форматы: MP3, WAV, FLAC, AAC, OGG Vorbis, WMA (WMDRM 10)
  • битрейт для всех форматов: 8..48 kSps/16 bit, variable bit rate (VBR)
  • битрейт для WAV и FLAC: до 96 кГц/24 бит
  • медиасервер/NAS UPnP AV, DLNA
  • Интернет-радио: станции через службу vTuner
  • Интерфейсы:
    LAN: Ethernet 10/100 Mbit
    USB: 1xUSB 2.0 для USB-флеш или HDD, 1xUSB 2.0 для iPod или дополнительных, USB-флеш или HDD
  • Особенности: список любимых плейлистов, память для интернет-радиостанций. Цифровое подключение iPod, зарядка iPod

    AV-интерфейс для iPod
  • воспроизведение аудио- и видеофайлов с iPod, а также навигация и дистанционное управление

    FM-тюнер
  • Диапазон приема: 87,5–108 МГц
  • Чувствительность: 2 мкВ
  • Избирательность: > 125 дБмкВ
  • Разделение стереоканалов: > 40 дБ
  • Функции RDS: название станции, жанр, радиотекст, время
  • Другие особенности: листы станций, ячейки памяти станций (пресеты)

    Видеопроцессор
  • Входы HDMI: 3 х HDMI 1.4
    особенности: HDMI Ethernet Channel (HEC)
  • Аналоговые AV-входы: 2xYUV, 2xVideo композитных (FBAS) или S-Video
  • Выходы HDMI: HDMI 1.4
    особенности: Audio return channel (ARC), HDMI Ethernet Channel (HEC), HDMI control (CEC)
  • Функции процессора: А/Ц-преобразование: аналоговые сигналы преобразуются в HDMI
    масштабирование: все цифровые (HDMI) и аналоговые сигналы могут подаваться на выход в разрешениях 576, 720, 1080 строк прогрессивной или чересстрочной развертки
    коррекция изображения: цветность, контраст, четкость, отношение сторон, размер растра, увеличение (зум)
    Другие особенности: отключение масштабирования, 3D ready (пропускание ТВ-сигналов с 3D), автоматический режим (размер изображения подбирается к параметрам монитора)

    Окружающий звук
  • тип декодера: 7.1 HD на основе двух двухядерных 56-разрядных процессоров DSP
  • форматы звука: стерео, Dolby ProLogic IIx, Dolby Digital (AC3), Dolby EX, Dolby Digital Plus, Dolby True HD, DTS. DTS 96/24, DTS Neo:6, DTS HD Master Audio
  • конфигурации акустических систем: 2.0; 2.1; 3.0; 3.1; 4.0; 4.1; 5.0; 5.1; 7.0; 7.1
  • другие особенности: Dolby Volume, Dolby Headphone, функция downmix для выходов line-out и на вторую зону озвучивания, автоматическая калибровка акустических систем

    Предусилитель и цифроаналоговый преобразователь (ЦАП)
  • аналоговые аудиовходы:
    3 линейных стерео: 2 В / 20 кОм
    4 стерео: 2 В / 20 кОм (от аналоговых АВ-входов)
  • цифровые аудиовходы:
    2 х SPDIF коаксиальные: стерео до 192 кГц/24 бит (МЭК958); Dolby и DTS (МЭК 1937)
    1 х SPDIF оптический: стерео до 96 кГц/24 бит (МЭК958)
  • аналоговые аудиовыходы:
    линейный 1 х сабвуфер: 2 В / 100 Ом
    регулируемый 1 х стерео line out: 2 В / 200 Ом (для записи)
    регулируемый 1 x stereo out: для второй зоны озвучивания
    1 x stereo out: для активных тыловых или АС или доп. зоны озвучивания
    1 x stereo out: для активных боковых тыловых или АС или доп. зоны озвучивания
  • другие особенности: 3 аудиовыхода с 5-вольтовым питанием, например для беспроводных модулей или дистанционного включения
  • цифровые аудиовыходы: 1 х SPDIF коаксиальный
  • Ц/А-преобразование: высококачественный ЦАП Burr-Brown 24бит /192 кГц в каждом из 7.1 каналов, сдвоенные ЦАПы в дифференциальном включении для фронтальных каналов LR
  • регулировка уровня: высокоточный студийный регулятор уровня
  • частотная характеристика: 2 Гц – 60 кГц (1)
    2 Гц - 44 кГц (2)
    2 Гц - 22 кГц (3)
  • Коэффициент гармоник и интермодуляция: <0.002%/<0.004% (1), (2) / (3)
  • отношение сигнал/шум: 110 дБ (1), (2), (3)
  • эффективный динамический диапазон: 110 дБ / 98 дБ (1), (2) / (3)
  • разделение каналов: 100 дБ (1), (2), (3)
    (1) SPDIF 192/24 In или Blu-Ray
    (2) SPDIF 96/24 In или 96/24 stream
    (3) SPDIF 48/16 In или 48/16 stream

    Выход на головные телефоны (наушники)
  • рекомендуются электродинамические наушники сопротивлением более 30 Ом. Автоматическое отключение АС и Dolby Headphone

    Усилители мощности
  • 7 высококачественных ключевых усилителей (разработка Т+А с линейной широтно-импульсной модуляцией)
  • номинальная выходная мощность в режиме стерео, каждый канал 8 Ом / 4 Ом: 95 Вт / 150 Вт
  • кратковременная выходная мощность 8 Ом / 4 Ом: 130 Вт / 230 Вт
  • коэффициент гармоник: <0.005%
  • интермодуляция: <0.005%
  • частотная характеристика: 1 Гц - 60 кГц

    Особенности
  • таймер включения, зарядка iPod, свитч Ethernet, подключение Ethernet к Blu-Ray, потоковый медиаклиент, подключение к ТВ-монитору и трем дополнительным видеомониторам (с помощью HEC), подключение дополнительных LAN-устройств, например, игровой приставки

    Общие характеристики
  • электропитание: 220 В - 230 В, 50 Гц
  • потребляемая от электросети мощность: максимум 650 Вт
    в режиме ожидания "эко": менее 0,4 Вт (задействованы ИК ДУ, таймер включения, CEC включение)
    в режиме ожидания: < 3,5 Вт (работает LAN-свитч и зарядка iPod)
  • габаритные размеры (В х Ш х Г): 14,5 х 44 х 37,5 см
  • масса: 17,5 кг
  • отделка: серебристый алюминий, алюминий в блестящем черном лаке
  • дополнительные аксессуары: док-станция для iPod (аналоговое или цифровое подключение с АВ), внешний приемник ИК ДУ Е2000, беспроводной пульт ДУ FD100 с дисплеем, беспроводные радиомодули для тыловых АС
